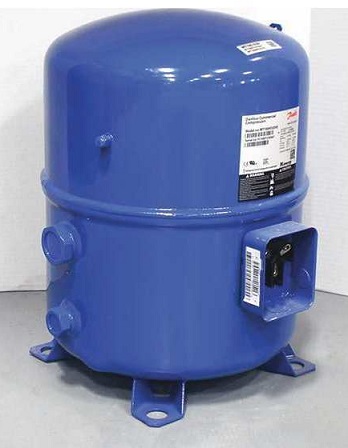

MTZ36-3VI piston compressor
delivery time：30 days
Maneurop / Meiyou piston compressor MTZ36-3VI detailed
parameters
类型代码
MTZ
净重
26.00 Kg
认证标准
CE; UL
功率调节
Fixed speed
颜色
blue
直径
[mm]
224
排放高度
[mm]
68
EAN
5702428888172
节能装置
No
安装注意
(Only for threaded connection)
生成代码
A
IP
防护等级
IP55 (with cable cover)
MCC
17 A
50Hz下名义制冷量
4.7
60Hz下名义制冷量
5.9
油气充注
[L]
0.95
油均衡力矩
[Nm]
30
包装宽度
[mm]
295
包装方式
Single package
电源相位
3
电源连接
Fork piece
使用阶段
Air conditioning; Refrigeration
MT
平台速度
Constant speed
吸入口连接的高度
[mm]
263
排量体积
[cm3]
60.47
工作方式
piston
总高度
[mm]
356
阀组
7703005
阀组
描述
Valve set, V09 (1-1 / 4 "~
5/8"), V06 (1 "~ 1/2")
电器柜顶盖
8156134
电器柜顶盖
描述
Barium wire shipping service 80
x 96 mmA] 珹 1 shipping cap A1
clip ㄣ
吸气阀
8168033
吸气阀
描述
Threaded connection valve V09
(1-1 / 4 "threaded connection, 5/8" ODF connection)
吸气衬套
8153011
吸气衬套
描述
Solder ring P09 (1-1 / 4
"thread connector, 5/8" ODF connector)
吸气垫圈
8156131
吸气垫圈
描述
Gasket, 1-1 / 4 "
PTC
120Z0459
PTC
描述
PTC heater 27W, CE marked, UL
安装套件
1
8156001
安装套件
1 描述
Mounting kit for
single-cylinder and two-cylinder compressors including 3 gasket rings, 3
bolts
排气阀
8168031
排气阀
描述
Threaded connection valve V06
(1 "threaded connection, 1/2" ODF connection)
排气衬套
8153007
排气衬套
描述
Solder ring P06 (1 "thread
connector, 1/2" ODF connector)
排气垫圈
8156130
排气垫圈
描述
Gasket, 1 "
隔音罩
1
120Z0575
隔音罩
1 描述
Acoustic hood for one-cylinder
compressor
隔音罩
2
120Z0575
隔音罩
2 描述
Acoustic hood for one-cylinder
compressor
垫片组件
8156009
垫片组件
描述
Washer set, 1 ", 1-1 /
4", 1-3 / 4 ", OSG washer (black and white)
皮带
01
7773106
皮带
01 描述
Belt type crankcase heater, 54
W, 230 V, CE mark, UL
油
1
7754019
油
1 描述
POE lubricant, 160PZ, 1 liter
can
油视镜
8156019
油视镜
描述
Oil sight glass with washers
(black and white)
油视镜垫圈
8156145
油视镜垫圈
描述
Gasket oil sight (black
neoprene)
低压仪表接口
Schrader
制冷剂
R134a; R404A; R407A; R407C;
R407F; R507A
制冷剂充注量
[kg] [Max]
2.5
包装数量
1
包装长度
[mm]
330
包装重量
[Kg]
27
包装高度
[mm]
385
原厂设置低压
[bar]
25
原厂设置高压
[bar]
25
吸气连接尺寸
[in]
1 1/4
吸气连接衬套管道尺寸
[in]
5/8
吸气连接安装扭矩
[Nm]
90
吸气连接管道尺寸
[in]
5/8
吸气连接螺纹接口尺寸
[in]
1 1/4
品牌技术
Reciprocating compressor
型号编码
MTZ36JG3AVE
型号命名
Compressor
堵转电流
74 A
安装标准
Rotolock
安装扭矩
[Nm]
15
安装护套
ODF
总重
27.88 Kg
排气阀
[Nm]
50
排气垫圈
[Nm]
15
排气角阀
8501025f
排气连接尺寸
[in]
1
排气连接衬套管道尺寸
[in]
1/2
排气连接安装扭矩
[Nm]
80
排气连接管道尺寸
[in]
1/2
排气连接螺纹接口尺寸
[in]
1
接地扭矩
[Nm]
2
提供的油啊
Initial oil injection
提供安装套件
Mounting kit (includes washer,
bolt, nut, sheath and washer)
提供装置
Suction and exhaust solder
rings, threaded connections and washers
提供说明
Installation Instructions
旋转速度（50Hz
[rpm]
0
旋转速度（60Hz
[rpm]
3500
标称电压低值（50Hz)
[V]
0
标称电压低值（60Hz）[V]
200
标称电压高值（50Hz）
0
标称电压高值（60Hz）
230
每小时启动次数
[Max]
12
气缸
1
油
160PZ
油平衡
3/8 '' flare SAE
泄压阀
None
测试低压
[bar] [Max]
25
测试压差
[bar] [Max]
30
测试高压
[bar] [Max]
30
电机保护
Built-in overload protector
电压范围低值（50Hz
[V]
0
电压范围低值（60Hz）[V]
180
电压范围高值（50Hz）[V]
0
电压范围高值（60Hz）
253
相同线圈三相压缩机的线圈电阻
[Ohm]
1.10 Ohm
粘度
[cP]
32
视液镜安装
Thread
连接类型
Threaded interface
配置代码
Stand-alone
频率
[Hz]
60
高压仪表接口
no
